由于受產品結構限制，多股簧一般具有強度高、性能好的特點。要求其材料在彈簧強度和韌性上對最終性能予以保證。多股簧在加工過程中，應注意的是：

        1、支承圈根據產品要求可選用冷并和熱并兩種方法。采用熱并方式不允許將簧加熱至打火花或發白，硅錳鋼溫度不得高于850℃。支承圈與有效圈應有效接觸，間隙不得超過圈間公稱間隙的10%。

        2、多股簧特性可由調整導程決定，繞制時索距可進行必要調整。擰距可取3~14倍鋼絲直徑，但一般取8~13倍為佳。其簧力還與自由高度、并端圈、外徑及鋼絲性能等有密切關系，可通過調整其中某項或幾項予以改變。

        3、不帶支承圈的彈簧和鋼絲直徑過細的彈簧不應焊接簧頭，但端頭鋼索不應有明顯的松散，應去毛刺。凡需焊接頭部的多股簧，其焊接部位長度應小于3 倍索徑（最長不大于10毫米）。加熱長度應小于一圈，焊后應打磨平滑，氣焊時焊接部位應進行局部低溫退火。

        4、彈簧表面處理一般進行磷化處理即可，也可進行其它處理。凡要進行鍍層為鋅與鎘時，電鍍后應進行除氫處理，除氫后抽3%（不少于3件）復試立定處理，復試中不得有斷裂。彈簧應清除表面臟物、鹽痕、氧化皮，方法可采用吹砂或汽油清洗的辦法，但不能采用酸洗。

        5、重要彈簧緊壓時間為24小時，普通彈簧為6小時或連續壓縮3~5次，每次保持3~5秒。緊壓時彈簧與芯軸的間隙以芯軸直徑的10%為宜，間隙過小則難于操作，間隙過大則易使彈簧發生彎曲變形。緊壓時若其中一件彈簧折斷，則其余應重新處理。

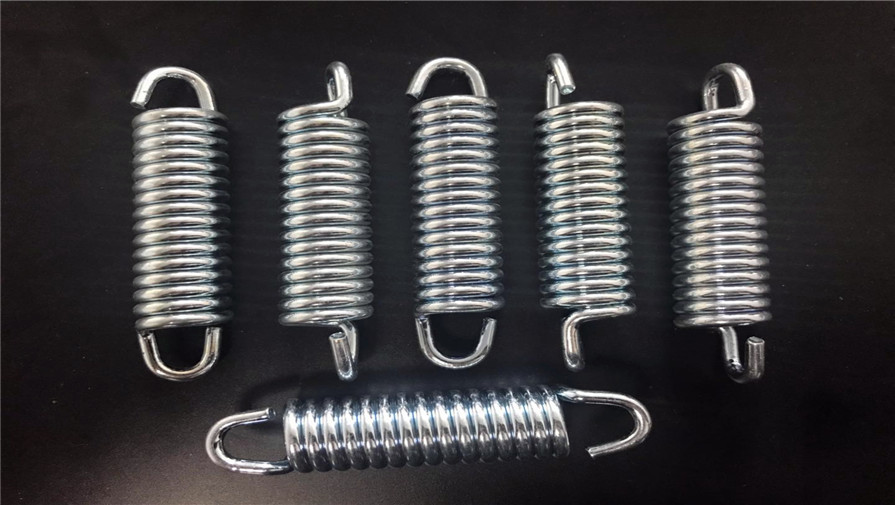

拉伸彈簧（也叫拉力彈簧，簡稱拉簧）是承受軸向拉力的螺旋彈簧，[ 拉伸彈簧一般都用圓截面材料制造。在不承受負荷時，拉伸彈簧的圈與圈之間一般都是并緊的沒有間隙。
